Bündiger und nicht bündiger Einbau von Initiatoren
Der bündige und nicht bündige Einbau beschreibt, wie ein induktiver Initiator innerhalb einer metallischen Halterung montiert werden darf. Die richtige Einbauart beeinflusst den nutzbaren Schaltabstand, die Form des Erfassungsfeldes und die Zuverlässigkeit des Sensors.
Wird ein Initiator entgegen den Angaben des Herstellers montiert, können Fehlschaltungen, ein veränderter Schaltabstand oder eine dauerhafte Vordämpfung entstehen. Deshalb muss bereits bei der Auswahl geprüft werden, ob der Sensor für einen bündigen oder nicht bündigen Einbau vorgesehen ist.

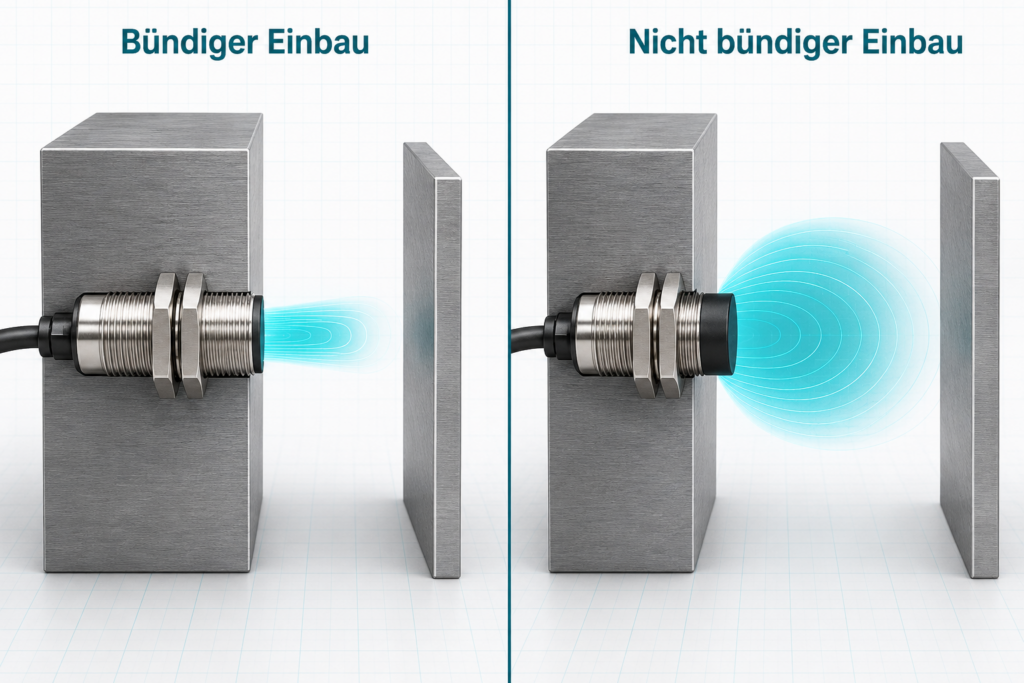

Was bedeutet bündiger Einbau?
Bei einem bündig einbaubaren Initiator darf die aktive Sensorfläche auf einer Ebene mit der umgebenden Metallfläche liegen. Der Sensor kann daher bis zur Vorderkante in eine metallische Halterung, Maschinenwand oder Aufnahmebohrung eingeschraubt werden.
Die aktive Fläche steht weder hervor noch liegt sie tiefer in der Halterung. Das Metall darf den Sensorkörper seitlich bis zur vorgesehenen Vorderkante umgeben.
Bündig einbaubare Sensoren besitzen eine konstruktive Abschirmung, die das elektromagnetische Feld hauptsächlich nach vorne ausrichtet. Dadurch wird das seitlich angrenzende Metall nicht als zu erkennendes Objekt interpretiert.
Nach den Einbauhinweisen von ifm können bündig montierbare Sensoren ohne Beeinträchtigung ihrer Funktion in umgebendes Metall eingelassen werden.
Vorteile des bündigen Einbaus
- platzsparende Montage in metallischen Bauteilen
- gute mechanische Abschirmung des Sensorkopfes
- geringere Gefahr einer seitlichen Beeinflussung
- geschützte aktive Fläche
- gut geeignet für kompakte Maschinenkonstruktionen
- einfache Integration in Halterungen und Gehäuse
Die geschützte Einbaulage ist beispielsweise bei Werkzeugmaschinen, Förderanlagen oder automatisierten Montagevorrichtungen hilfreich. Der Sensor kann nicht so leicht durch Werkstücke, Späne oder bewegliche Maschinenteile getroffen werden.
Nachteile des bündigen Einbaus
Die interne Abschirmung begrenzt die seitliche Ausbreitung des elektromagnetischen Feldes. Bündig einbaubare Initiatoren haben deshalb bei vergleichbarer Baugröße häufig einen kürzeren Schaltabstand als nicht bündig einbaubare Varianten.
Das bedeutet jedoch nicht, dass jeder bündige Sensor grundsätzlich nur kurze Schaltabstände erreicht. Moderne Sensoren können je nach Bauart und Hersteller auch vergrößerte Schaltabstände besitzen. Maßgeblich sind immer die technischen Daten des konkreten Initiators.
Was bedeutet nicht bündiger Einbau?
Ein nicht bündig einbaubarer Initiator darf im Bereich seiner aktiven Fläche nicht vollständig von Metall umgeben sein. Sein Sensorkopf muss aus der metallischen Halterung herausragen oder innerhalb einer vom Hersteller vorgeschriebenen metallfreien Zone montiert werden.
Das elektromagnetische Feld breitet sich bei dieser Ausführung nicht nur nach vorne, sondern auch seitlich aus. Dadurch kann ein größerer Erfassungsbereich entstehen.
Nicht bündige Initiatoren erreichen deshalb häufig größere Schaltabstände. Gleichzeitig reagieren sie empfindlicher auf Metall in ihrer unmittelbaren Umgebung. ifm weist darauf hin, dass ein zu geringer Abstand zu Metall bei nicht bündigen Sensoren zu Vordämpfung oder Fehlschaltungen führen kann.
Vorteile des nicht bündigen Einbaus
- häufig größerer Schaltabstand
- breiteres elektromagnetisches Erfassungsfeld
- größere Entfernung zwischen Sensor und Ziel möglich
- geeignet für Anwendungen mit ausreichend freiem Bauraum
- frühere Erkennung eines sich nähernden Metallteils möglich
Nachteile des nicht bündigen Einbaus
- metallfreie Zone um die aktive Fläche erforderlich
- größerer Platzbedarf
- Sensorkopf steht häufig aus der Halterung hervor
- erhöhte Gefahr mechanischer Beschädigungen
- stärkere Beeinflussung durch benachbarte Metallteile möglich
- Einbauabstände müssen genauer eingehalten werden
Balluff beschreibt nicht bündige Initiatoren als Sensoren, deren aktive Fläche aus der Halterung herausragt. Durch das seitlich weiter ausgedehnte Feld können größere Schaltabstände erreicht werden. Gleichzeitig ist der Sensorkopf weniger gut vor mechanischen Einwirkungen geschützt. Weitere Informationen zur Einbauart bietet Balluff.
Direkter Vergleich
| Merkmal | Bündiger Einbau | Nicht bündiger Einbau |
|---|---|---|
| Position der aktiven Fläche | bündig mit der Metalloberfläche | ragt aus der Metalloberfläche heraus |
| Seitliche Metallumgebung | bis zur vorgesehenen Vorderkante zulässig | metallfreie Zone erforderlich |
| Erfassungsfeld | überwiegend nach vorne gerichtet | breiter und stärker seitlich ausgedehnt |
| Schaltabstand | häufig kürzer | häufig größer |
| Mechanischer Schutz | vergleichsweise gut | Sensorkopf stärker exponiert |
| Platzbedarf | gering | größer |
| Typische Anwendung | kompakte Metallhalterungen | Anwendungen mit größerem Erfassungsabstand |
Was ist eine metallfreie Zone?
Die metallfreie Zone ist der Bereich um die aktive Sensorfläche, in dem sich kein Metall befinden darf. Sie verhindert, dass die Halterung oder ein benachbartes Maschinenteil das elektromagnetische Feld beeinflusst.
Die erforderliche Freizone hängt unter anderem von folgenden Faktoren ab:
- Sensordurchmesser
- Gehäusebauform
- Nennschaltabstand
- Sensorabschirmung
- Werkstoff der Halterung
- Abstand zu weiteren Sensoren
Für diese Abstände gibt es keinen universellen Wert, der für alle Initiatoren gilt. Die genauen Maße müssen dem Datenblatt oder der Montageanleitung des jeweiligen Sensors entnommen werden.
Was passiert bei einer falschen Montage?
Wird ein nicht bündiger Initiator vollständig in eine Stahlhalterung eingeschraubt, kann das umgebende Metall sein Erfassungsfeld beeinflussen. Der Sensor befindet sich dann möglicherweise bereits ohne eigentliches Zielobjekt in einem vorgedämpften Zustand.
Mögliche Folgen sind:
- ungewolltes Schalten
- verspätetes oder ausbleibendes Schalten
- veränderter Schaltpunkt
- reduzierte Schaltreserve
- seitliche Erfassung unerwünschter Metallteile
- instabiles Verhalten bei Temperaturänderungen
- erhöhte Störanfälligkeit
Auch ein zu tief eingebauter Sensor kann problematisch sein. Pepperl+Fuchs weist darauf hin, dass eine zurückgesetzte Montage eine Vordämpfung und unvorhersehbares Sensorverhalten verursachen kann. Außerdem können sich die Erfassungsrichtung und der tatsächliche Schaltabstand verändern. Hinweise zur Fehlerdiagnose bietet Pepperl+Fuchs.
Abstand zwischen mehreren Initiatoren
Nicht nur die metallische Halterung kann den Sensor beeinflussen. Werden zwei induktive Initiatoren zu dicht nebeneinander montiert, können sich deren elektromagnetische Felder gegenseitig stören.
Die erforderlichen Mindestabstände hängen von der Bauform und dem Sensortyp ab. Besonders bei nicht bündigen Initiatoren muss ausreichend Abstand zwischen den aktiven Flächen vorgesehen werden.
Auch hier gelten ausschließlich die Vorgaben des jeweiligen Herstellers.
Welche Einbauart ist die richtige?
Ein bündig einbaubarer Initiator ist besonders geeignet, wenn:
- nur wenig Bauraum vorhanden ist,
- der Sensor in eine Stahlhalterung integriert werden soll,
- die aktive Fläche mechanisch geschützt werden muss,
- ein klar nach vorne gerichteter Erfassungsbereich gewünscht ist.
Ein nicht bündig einbaubarer Initiator ist sinnvoll, wenn:
- ein größerer Schaltabstand benötigt wird,
- ausreichend Raum für eine metallfreie Zone vorhanden ist,
- der Sensorkopf geschützt außerhalb der Metallhalterung montiert werden kann,
- das Zielobjekt bereits aus größerer Entfernung erkannt werden soll.
Die Kennzeichnung „bündig“ oder „nicht bündig“ ist eine konstruktive Eigenschaft des Sensors. Ein nicht bündiger Sensor wird durch eine bündige Montage nicht automatisch zu einem bündigen Sensor.
Praktisches Beispiel
Ein Initiator soll die Endposition eines beweglichen Maschinenschlittens erkennen. Der Sensor wird in einer massiven Stahlhalterung montiert.
Ist nur wenig Platz vorhanden und soll die aktive Fläche vor Kollisionen geschützt werden, eignet sich ein bündig einbaubarer Initiator. Die Sensorfläche kann mit der Vorderkante der Halterung abschließen.
Soll der Schlitten bereits aus einer größeren Entfernung erkannt werden, kann ein nicht bündiger Initiator vorteilhaft sein. Dafür muss sein Sensorkopf ausreichend weit aus der Halterung herausragen und die vorgeschriebene metallfreie Zone eingehalten werden.
Hinweise für die Montage
Vor der endgültigen Befestigung sollten folgende Punkte kontrolliert werden:
- Einbauart im Datenblatt prüfen.
- Vorgeschriebene Freizonen einhalten.
- Sensor nicht tiefer als zulässig einsetzen.
- Mindestabstand zu benachbarten Sensoren beachten.
- Zielmaterial und Zielgröße berücksichtigen.
- Sicheren Arbeitsabstand mit ausreichender Schaltreserve wählen.
- Sensor nicht als mechanischen Anschlag verwenden.
- Funktion im kalten und betriebswarmen Zustand testen.
- Metallspäne und Ablagerungen an der aktiven Fläche entfernen.
- Sensor gegen Verdrehen und Loslösen sichern.
Häufig gestellte Fragen
Kann ein nicht bündiger Initiator bündig eingebaut werden?
Nein. Ein nicht bündig einbaubarer Initiator benötigt die im Datenblatt angegebene Freizone. Eine bündige Montage in Metall kann zu Vordämpfung, einem veränderten Schaltabstand oder Fehlschaltungen führen.
Hat ein nicht bündiger Initiator immer einen größeren Schaltabstand?
Häufig ja, aber nicht grundsätzlich. Der tatsächliche Schaltabstand hängt von der Sensortechnik, der Gehäusegröße und dem Hersteller ab. Entscheidend ist der angegebene gesicherte Schaltabstand.
Darf ein bündiger Sensor tiefer eingebaut werden?
Nur wenn der Hersteller diese Montage ausdrücklich zulässt. Ein zurückgesetzter Einbau kann den Erfassungsbereich verändern und sollte nicht ohne Prüfung des Datenblattes vorgenommen werden.
Können Metallspäne den Initiator beeinflussen?
Ja. Metallspäne auf der aktiven Fläche können vom induktiven Sensor erkannt werden und dadurch Fehlschaltungen verursachen. Die Sensorfläche sollte regelmäßig kontrolliert und gereinigt werden.
Fazit
Der bündige und nicht bündige Einbau ist ein entscheidendes Auswahlmerkmal induktiver Initiatoren. Bündige Sensoren lassen sich geschützt und platzsparend in Metall montieren. Nicht bündige Sensoren bieten häufig einen größeren Schaltabstand, benötigen dafür jedoch eine ausreichend große metallfreie Zone.
Eine zuverlässige Funktion ist nur gewährleistet, wenn Einbauart, Freizonen, Sensorabstände und Schaltabstand entsprechend dem jeweiligen Datenblatt berücksichtigt werden.
