Kugelgewindetriebe – Aufbau, Funktion und Berechnung
Kugelgewindetriebe wandeln eine rotatorische Bewegung präzise und mit geringer Reibung in eine lineare Bewegung um. Zwischen Kugelgewindespindel und Kugelgewindemutter laufen gehärtete Kugeln in schraubenförmigen Laufbahnen. Diese Kugeln übertragen die wirkenden Kräfte und werden innerhalb der Mutter kontinuierlich zurückgeführt.
Im Vergleich zu einem herkömmlichen Gleitgewinde entsteht überwiegend Wälzkontakt. Dadurch erreichen Kugelgewindetriebe einen hohen Wirkungsgrad, geringe Reibungsverluste und eine gute Positioniergenauigkeit.
Typische Einsatzgebiete sind:
- CNC-Fräsmaschinen,
- CNC-Drehmaschinen,
- Bearbeitungszentren,
- Positionierachsen,
- Automatisierungsanlagen,
- Roboter,
- Messmaschinen,
- elektromechanische Pressen,
- Handhabungssysteme,
- 3D-Drucker.
Die gebräuchliche Abkürzung lautet KGT. Im Englischen wird ein Kugelgewindetrieb als „Ball Screw“ oder „Ball Screw Assembly“ bezeichnet.
Was ist ein Kugelgewindetrieb?
Ein Kugelgewindetrieb ist ein mechanisches Übertragungselement, das eine rotatorische Bewegung in eine translatorische Bewegung umwandelt.
Dreht sich die Kugelgewindespindel, bewegt sich die gegen Verdrehung gesicherte Kugelgewindemutter entlang der Spindel. Alternativ kann die Mutter angetrieben werden. Abhängig von der Konstruktion bewegt sich dann die Mutter mit dem Schlitten entlang einer feststehenden Spindel oder die gegen Verdrehung gesicherte Spindel wird axial verschoben.
Der Kugelgewindetrieb übernimmt dabei zwei zentrale Aufgaben:
- Umwandlung von Drehmoment in lineare Vorschubkraft,
- präzise Positionierung einer bewegten Maschinenachse.
Bei einer CNC-Fräse können Kugelgewindetriebe beispielsweise die X-, Y- und Z-Achse antreiben.

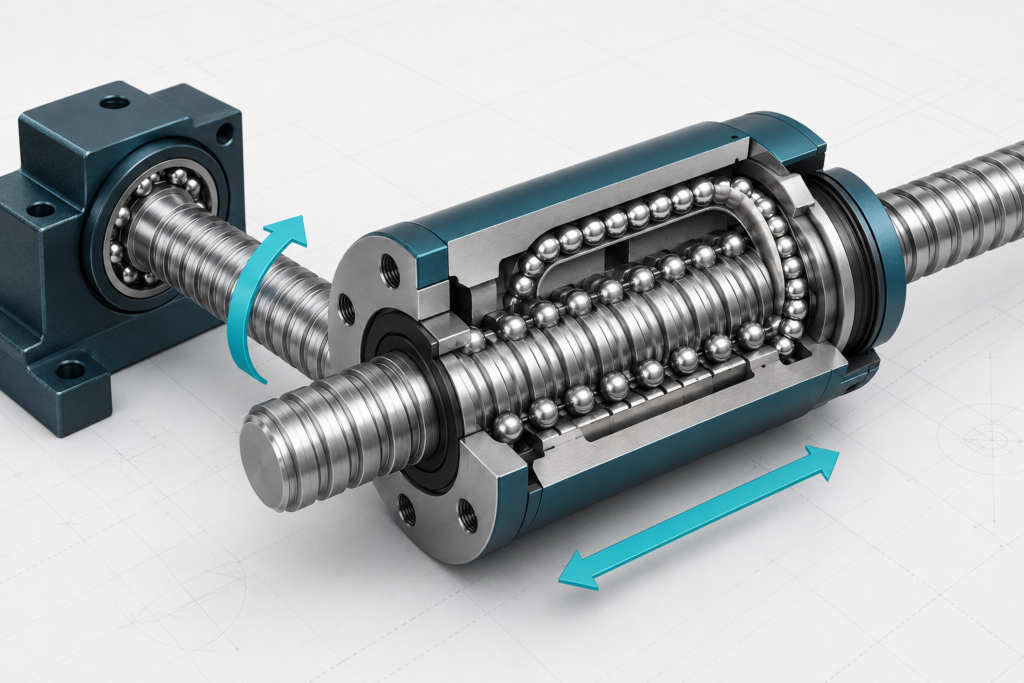

Aufbau eines Kugelgewindetriebs
Ein vollständiger Kugelgewindetrieb besteht üblicherweise aus:
- Kugelgewindespindel,
- Kugelgewindemutter,
- Wälzkugeln,
- Kugelrückführung,
- Dichtungen oder Abstreifern,
- Schmierstoff,
- Festlagerung,
- gegebenenfalls Loslagerung,
- Kupplung,
- Motor.
Kugelgewindespindel
Die Kugelgewindespindel besitzt eine schraubenförmige Laufbahn. Diese ist geometrisch auf die Laufbahn der Mutter und den Durchmesser der Kugeln abgestimmt.
Wichtige Merkmale der Spindel sind:
- Nenndurchmesser,
- Kerndurchmesser,
- Steigung,
- Länge,
- Genauigkeitsklasse,
- Oberflächenqualität,
- Härte,
- Geradheit,
- Ausführung der Lagerzapfen.
Der Kerndurchmesser ist insbesondere für die Tragfähigkeit, Torsionssteifigkeit und Knickberechnung wichtig.
Kugelgewindemutter
Die Mutter umschließt die Spindel und enthält die zweite Hälfte der Kugellaufbahn. Sie überträgt die Axialkraft auf den Maschinenschlitten oder das bewegte Bauteil.
Kugelgewindemuttern sind unter anderem erhältlich als:
- Flanschmutter,
- Zylindermutter,
- Einschraubmutter,
- Einzelmutter,
- Doppelmutter,
- vorgespannte Mutter,
- rotierende Mutter.
Die Befestigung der Mutter muss ausreichend steif sein. Ein nachgiebiges oder verkipptes Muttergehäuse kann die Positioniergenauigkeit des gesamten Antriebs beeinträchtigen.
Wälzkugeln
Die Kugeln laufen zwischen den Gewindebahnen von Spindel und Mutter. Sie übertragen die wirkende Axialkraft über mehrere tragende Kontaktpunkte.
Damit die Kugeln gleichmäßig belastet werden, müssen Laufbahngeometrie, Kugeldurchmesser, Vorspannung und Schmierung aufeinander abgestimmt sein.
Kugelrückführung
Die Kugeln dürfen die Mutter nicht am Ende der Laufbahn verlassen. Sie werden deshalb nach dem Durchlaufen der belasteten Zone wieder zum Anfang des Kugelumlaufs zurückgeführt.
Dadurch entsteht ein geschlossener Kugelkreislauf.
Arten der Kugelrückführung
Einzelgangrückführung
Bei der Einzelgangrückführung werden die Kugeln nach einem oder wenigen Gewindegängen über ein Umlenkstück in einen vorherigen Gewindegang zurückgeführt.
Diese Bauart ermöglicht eine kompakte Mutter. Häufig befinden sich mehrere getrennte Kugelkreisläufe innerhalb einer Mutter.
Rohrumführung
Bei einer Rohrumführung werden die Kugeln über ein außen an der Mutter angebrachtes Rückführungsrohr zurückgeführt.
Vorteile sind der gut nachvollziehbare Aufbau und die vergleichsweise einfache Herstellung. Das außenliegende Rohr benötigt jedoch zusätzlichen Bauraum und muss vor Beschädigungen geschützt werden.
Innenumlenkung
Bei der Innenumlenkung erfolgt die Rückführung über integrierte Umlenkelemente innerhalb der Mutter.
Diese Ausführung besitzt eine kompakte Außenkontur und schützt die Rückführung besser vor äußeren Einwirkungen.
Endkappenumlenkung
Bei der Endkappenumlenkung werden die Kugeln an den Enden der Mutter durch besondere Umlenkkappen zurückgeführt.
Diese Bauweise kommt unter anderem bei mehrgängigen Kugelgewindetrieben und großen Steigungen zum Einsatz.
Funktionsweise
Dreht sich die Spindel und wird die Mutter gegen Rotation gesichert, rollen die Kugeln durch die belasteten Laufbahnen. Die Mutter bewegt sich dabei entsprechend der Spindelsteigung in axialer Richtung.
Die Bewegungsrichtung hängt ab von:
- Drehrichtung,
- Gewinderichtung,
- angetriebenem Bauteil,
- Befestigung der Mutter,
- konstruktiver Anordnung.
Ein Rechtsgewinde erzeugt bei gleicher Drehrichtung eine andere lineare Bewegungsrichtung als ein Linksgewinde.
Steigung
Die Steigung p beschreibt den axialen Weg, der bei einer vollständigen Umdrehung zurückgelegt wird.
Eine Spindel mit einer Steigung von 5 mm bewegt die Mutter theoretisch bei jeder vollständigen Umdrehung um 5 mm.
Eine größere Steigung ermöglicht bei gleicher Drehzahl eine höhere Vorschubgeschwindigkeit. Gleichzeitig verändert sich die mechanische Übersetzung:
- kleine Steigung: höhere Axialkraft bei gleichem Drehmoment,
- große Steigung: höhere Geschwindigkeit bei gleichem Spindeldrehzahlbereich.
Die Steigung muss deshalb passend zu Geschwindigkeit, Kraft, Auflösung und Motordrehzahl gewählt werden.
Linearen Weg berechnen
Der theoretische lineare Weg ergibt sich aus:
s = N × p
Dabei bedeuten:
- s: linearer Weg in mm,
- N: Anzahl der Spindelumdrehungen,
- p: Steigung in mm pro Umdrehung.
Beispiel
Gegeben sind:
- Steigung p = 5 mm,
- Umdrehungszahl N = 200.
Berechnung:
s = 200 × 5 mm
s = 1.000 mm
Die Mutter bewegt sich theoretisch um 1.000 mm.
Vorschubgeschwindigkeit berechnen
Die lineare Vorschubgeschwindigkeit ergibt sich aus Spindeldrehzahl und Steigung:
v = n × p
Dabei bedeuten:
- v: Vorschubgeschwindigkeit in mm/min,
- n: Spindeldrehzahl in min⁻¹,
- p: Steigung in mm pro Umdrehung.
Beispiel
Gegeben sind:
- Drehzahl n = 2.000 min⁻¹,
- Steigung p = 5 mm.
Berechnung:
v = 2.000 min⁻¹ × 5 mm
v = 10.000 mm/min
Das entspricht:
v = 10 m/min
Die Berechnung beschreibt den theoretischen Vorschub. Beschleunigungs- und Bremsrampen sowie Begrenzungen durch Motor, Lagerung und Steuerung werden dabei nicht berücksichtigt.
Axialkraft aus dem Antriebsmoment berechnen
Die theoretisch erzeugbare Axialkraft kann näherungsweise aus Antriebsmoment, Steigung und Wirkungsgrad berechnet werden:
F_a = (2 × π × η × M) / p
Dabei bedeuten:
- F_a: theoretische Axialkraft in N,
- M: Antriebsmoment in Nm,
- η: Wirkungsgrad,
- p: Steigung in m pro Umdrehung.
Die Steigung muss bei dieser Formel in Meter eingesetzt werden.
Berechnungsbeispiel
Gegeben sind:
- Antriebsmoment M = 2 Nm,
- Steigung p = 5 mm = 0,005 m,
- Wirkungsgrad η = 0,90.
Berechnung:
F_a = (2 × π × 0,90 × 2 Nm) / 0,005 m
F_a ≈ 2.262 N
Der Kugelgewindetrieb erzeugt theoretisch eine Axialkraft von etwa 2,26 kN.
Dieser Wert darf nicht automatisch als zulässige Betriebskraft verwendet werden. Zusätzlich müssen Tragzahl, Beschleunigung, Knickbelastung, Lager, Kupplung, Motor, Sicherheitsfaktor und Lastzyklus geprüft werden.
Erforderliches Antriebsmoment berechnen
Ist die benötigte Axialkraft bekannt, kann das theoretische Antriebsmoment berechnet werden:
M = (F_a × p) / (2 × π × η)
Beispiel
Gegeben sind:
- benötigte Axialkraft F_a = 1.000 N,
- Steigung p = 0,005 m,
- Wirkungsgrad η = 0,90.
Berechnung:
M = (1.000 N × 0,005 m) / (2 × π × 0,90)
M ≈ 0,88 Nm
Für die tatsächliche Motorauswahl müssen zusätzlich Beschleunigungsmoment, Massenträgheit, Kupplungsverluste und eine angemessene Sicherheitsreserve berücksichtigt werden.
Kräfte bei einer horizontalen Achse
Bei einer horizontalen Achse muss der Antrieb hauptsächlich folgende Widerstände überwinden:
- Beschleunigung der bewegten Masse,
- Reibung der Linearführungen,
- Prozesskräfte,
- Dichtungs- und Abstreiferreibung,
- Vorspannung,
- sonstige äußere Belastungen.
Die Beschleunigungskraft wird berechnet mit:
F_B = m × a
Dabei bedeuten:
- F_B: Beschleunigungskraft in N,
- m: bewegte Masse in kg,
- a: Beschleunigung in m/s².
Vereinfachend kann die gesamte erforderliche Vorschubkraft bestimmt werden mit:
F_gesamt = F_B + F_Reibung + F_Prozess
Die wirkenden Vorzeichen müssen entsprechend der jeweiligen Bewegungsrichtung berücksichtigt werden.
Kräfte bei einer vertikalen Achse
Bei einer vertikalen Achse wirkt zusätzlich die Gewichtskraft:
F_G = m × g
Dabei bedeuten:
- F_G: Gewichtskraft in N,
- m: bewegte Masse in kg,
- g: Erdbeschleunigung, näherungsweise 9,81 m/s².
Bei einer Beschleunigung nach oben ergibt sich vereinfacht:
F_gesamt = F_G + F_B + F_Reibung + F_Prozess
Beim Absenken, Bremsen oder bei wechselnden Prozesskräften verändern sich Richtung und Größe der Belastung.
Wirkungsgrad und Rücktreibbarkeit
Kugelgewindetriebe besitzen aufgrund des Wälzkontakts einen hohen Wirkungsgrad. Dadurch werden Reibungsverluste, Erwärmung und erforderliches Motordrehmoment reduziert.
Die geringe Reibung bedeutet jedoch auch, dass Kugelgewindetriebe normalerweise nicht zuverlässig selbsthemmend sind. Eine axial wirkende Last kann Spindel oder Mutter in Rotation versetzen.
Bei einer vertikalen Achse darf deshalb nicht darauf vertraut werden, dass die Achse nach Abschalten des Motors ihre Position hält.
Abhängig von Konstruktion und Gefährdung können erforderlich sein:
- Motorhaltebremse,
- zusätzliche Sicherheitsbremse,
- Gewichtsausgleich,
- Gegengewicht,
- pneumatischer oder hydraulischer Ausgleich,
- mechanische Absturzsicherung.
Die erforderliche Sicherheitsmaßnahme muss unabhängig von der normalen Antriebsregelung betrachtet werden.
Axialspiel und Achsspiel
Das Axialspiel beschreibt die mögliche Relativbewegung zwischen Spindel und Mutter, ohne dass eine entsprechende Drehbewegung stattfindet.
Zu großes Axialspiel kann verursachen:
- Umkehrfehler,
- Positionierabweichungen,
- ungenaue Konturen,
- Stoßbelastungen bei Richtungswechseln,
- unruhiges Regelverhalten,
- schlechte Wiederholgenauigkeit.
Das gesamte Achsspiel einer CNC-Achse kann zusätzlich durch Lager, Kupplungen, Motorwelle, Führungen und Befestigungen beeinflusst werden.
Eine steuerungsseitige Umkehrspielkompensation kann einen gleichmäßigen Positionsfehler rechnerisch ausgleichen. Sie beseitigt jedoch weder mechanische Nachgiebigkeit noch wechselnde Belastungen oder verschlissene Bauteile.
Vorspannung
Durch Vorspannung lässt sich das Axialspiel reduzieren oder beseitigen. Gleichzeitig erhöht sich die axiale Steifigkeit.
Mögliche Vorspannverfahren sind:
- Doppelmutter mit Distanzring,
- einstellbare Doppelmutter,
- Einzelmutter mit versetzten Laufbahnen,
- Einzelmutter mit angepasster Kugelauswahl,
- konstruktiv eingebrachte Laufbahnversetzung.
Eine zu hohe Vorspannung kann jedoch nachteilig sein. Mögliche Folgen sind:
- erhöhtes Reibmoment,
- stärkere Erwärmung,
- zusätzliche innere Belastung,
- geringerer Wirkungsgrad,
- höhere Motorbelastung,
- verkürzte Lebensdauer.
Die Vorspannung muss deshalb zur Belastung, Drehzahl, Genauigkeitsanforderung und Schmierung passen.
Steifigkeit des Kugelgewindetriebs
Die axiale Steifigkeit beschreibt, wie stark sich der Antrieb unter einer Axialkraft elastisch verformt.
Die Gesamtverformung kann aus mehreren Anteilen bestehen:
- elastische Verformung der Spindel,
- Verformung der Kugelkontakte,
- Verformung der Mutter,
- Nachgiebigkeit der Lager,
- Nachgiebigkeit des Muttergehäuses,
- Nachgiebigkeit der Kupplung,
- Verformung des Maschinenrahmens.
Eine hoch vorgespannte Mutter allein garantiert daher noch keine steife Maschinenachse. Die gesamte Kraftkette muss betrachtet werden.
Genauigkeitsklassen
Kugelgewindetriebe werden in unterschiedlichen Genauigkeits- und Toleranzklassen hergestellt. Die Anforderungen können sich unter anderem beziehen auf:
- mittlere Steigungsabweichung,
- Wegabweichung über eine festgelegte Länge,
- Schwankung innerhalb einer Umdrehung,
- Rundlauf,
- Axialspiel,
- Vorspannmoment,
- Anschlussgeometrien.
Die Normenreihe ISO 3408 behandelt Begriffe, Abmessungen, Prüfbedingungen, axiale Steifigkeit, Tragzahlen und nominelle Lebensdauer von Kugelgewindetrieben.
Grundsätzlich wird zwischen Positionier- und Transportanwendungen unterschieden.
Positionier-Kugelgewindetrieb
Diese Ausführung ist für Anwendungen vorgesehen, bei denen die genaue Position der Achse entscheidend ist.
Typische Anforderungen sind:
- geringe Wegabweichung,
- hohe Wiederholgenauigkeit,
- geringes Axialspiel,
- definierte Vorspannung,
- gleichmäßiges Laufverhalten.
Transport-Kugelgewindetrieb
Bei einem Transport-Kugelgewindetrieb steht hauptsächlich die zuverlässige Bewegung einer Last im Vordergrund.
Die Anforderungen an die absolute Weggenauigkeit können geringer sein, während Tragfähigkeit, Geschwindigkeit und Lebensdauer weiterhin entscheidend sind.
Gerollte und geschliffene Spindeln
Gerollte Kugelgewindespindel
Bei einer gerollten Spindel wird das Gewinde durch Umformen hergestellt.
Vorteile sind:
- wirtschaftliche Herstellung,
- gute Materialausnutzung,
- Eignung für zahlreiche Transport- und Positionieraufgaben,
- hohe Festigkeit durch den Umformprozess.
Geschliffene Kugelgewindespindel
Geschliffene Spindeln werden nach der Wärmebehandlung präzisionsgeschliffen.
Dadurch sind besonders geringe Steigungs- und Formabweichungen möglich. Sie werden häufig für Werkzeugmaschinen, Messmaschinen und hochgenaue Positionierachsen eingesetzt.
Das Fertigungsverfahren allein bestimmt jedoch nicht die tatsächliche Genauigkeit. Entscheidend sind die ausgewiesene Genauigkeitsklasse und die konkreten Prüfdaten.
Bauformen der Mutter
| Mutterbauform | Eigenschaften | Typische Anwendung |
|---|---|---|
| Flanschmutter | einfache Verschraubung mit dem Schlitten | CNC- und Positionierachsen |
| Zylindermutter | kompakte Außenform | beengter Bauraum |
| Einschraubmutter | direkte Befestigung über Gewinde | kompakte Konstruktionen |
| Doppelmutter | Vorspannung einstellbar | präzise Werkzeugmaschinen |
| vorgespannte Einzelmutter | kompakt und spielfrei einstellbar | dynamische Positionierachsen |
| rotierende Mutter | Spindel rotiert nicht mit hoher Drehzahl | lange Verfahrwege |
Lagerung der Kugelgewindespindel
Die Spindellagerung beeinflusst:
- axiale Steifigkeit,
- Positioniergenauigkeit,
- zulässige Drehzahl,
- kritische Drehzahl,
- Wärmeverhalten,
- Lebensdauer.
Fest-Frei-Lagerung
Ein Spindelende wird axial und radial fest gelagert. Das andere Ende bleibt frei.
Vorteile:
- einfacher Aufbau,
- geringe Teilezahl,
- ungehinderte Wärmeausdehnung.
Nachteile:
- geringe Biegesteifigkeit,
- niedrige kritische Drehzahl,
- nur für kurze Spindeln und begrenzte Drehzahlen geeignet.
Fest-Los-Lagerung
Das Festlager übernimmt die axiale und radiale Führung. Das Loslager unterstützt das zweite Spindelende radial und lässt eine axiale Wärmeausdehnung zu.
Ein Rillenkugellager kann bei geeigneter Passungs- und Gehäusegestaltung als radiale Unterstützung eingesetzt werden. Die axiale Verschiebbarkeit muss dabei konstruktiv gewährleistet sein.
Fest-Fest-Lagerung
Beide Spindelenden werden axial abgestützt. Die Spindel kann mit einer definierten Zugvorspannung montiert werden.
Vorteile:
- hohe axiale Steifigkeit,
- höhere kritische Drehzahl,
- gute Voraussetzungen für dynamische Achsen.
Nachteile:
- aufwendige Montage,
- hohe Empfindlichkeit gegenüber Temperaturänderungen,
- mögliche thermische Zwangskräfte,
- genaue Abstimmung der Lagervorspannung erforderlich.
Lager für Kugelgewindetriebe
Für die Festlagerung werden häufig vorgespannte Schrägkugellager oder spezielle Axial-Schrägkugellagereinheiten eingesetzt.
Da die Vorschubkraft ihre Richtung wechseln kann, muss die Festlagerung Axialkräfte in beiden Richtungen aufnehmen können. Dafür werden beispielsweise paarweise angeordnete zweiseitig wirkende Lagerungen verwendet.
Grundlagen zu axial belasteten Lagern enthält der Beitrag Axiallager.
Eine ungeeignete oder zu hohe Lagervorspannung kann zu folgenden Problemen führen:
- Erwärmung,
- erhöhtes Reibmoment,
- kurze Lagerlebensdauer,
- ungleichmäßiger Lauf,
- zusätzliche Motorbelastung.
Kritische Drehzahl
Eine lange, schnell rotierende Spindel kann bei einer bestimmten Drehzahl zu Biegeschwingungen angeregt werden. Dieser Bereich wird als kritische Drehzahl bezeichnet.
Sie hängt insbesondere ab von:
- freier Spindellänge,
- Spindeldurchmesser,
- Kerndurchmesser,
- Lageranordnung,
- Einspannbedingungen,
- Spindelgeradheit,
- rotierender Masse.
Eine größere freie Länge reduziert die kritische Drehzahl. Ein größerer Spindeldurchmesser und eine steifere Lagerung erhöhen sie grundsätzlich.
Die zulässige Betriebsdrehzahl muss mit ausreichendem Sicherheitsabstand unterhalb der kritischen Drehzahl liegen. Die genaue Prüfung sollte anhand der freigegebenen Berechnungsdaten des jeweiligen Kugelgewindetriebs erfolgen.
Knickbelastung
Wird eine lange Spindel auf Druck belastet, kann sie seitlich ausknicken. Die Knickgefahr muss unabhängig von der Materialfestigkeit geprüft werden.
Einflussgrößen sind:
- freie Spindellänge,
- Kerndurchmesser,
- Lagerungsart,
- Richtung der Axialkraft,
- Werkstoff,
- Sicherheitsfaktor.
Eine lange und schlanke Spindel kann bereits bei einer vergleichsweise geringen Druckkraft versagen. Wenn die Konstruktion es erlaubt, kann eine überwiegende Zugbelastung vorteilhaft sein.
Tragzahlen
Bei Kugelgewindetrieben werden statische und dynamische Tragzahlen unterschieden.
Statische Axialtragzahl
Die statische Axialtragzahl beschreibt eine Belastungsgrenze im ruhenden oder langsam bewegten Zustand. Eine Überschreitung kann bleibende Verformungen an Kugeln und Laufbahnen verursachen.
Dynamische Axialtragzahl
Die dynamische Axialtragzahl dient als Grundlage für die Berechnung der nominellen Lebensdauer unter umlaufender Belastung.
Sie darf nicht mit der maximal möglichen Vorschubkraft des Motors verwechselt werden.
Nominelle Lebensdauer
Für Kugeln als Wälzkörper kann die nominelle Lebensdauer vereinfacht berechnet werden mit:
L_10 = (C_a / F_m)³ × 10⁶ Umdrehungen
Dabei bedeuten:
- L_10: nominelle Lebensdauer in Spindelumdrehungen,
- C_a: dynamische Axialtragzahl,
- F_m: dynamisch äquivalente mittlere Axialbelastung.
Die theoretische Laufstrecke ergibt sich aus:
S_10 = L_10 × p
Dabei muss anschließend die verwendete Längeneinheit umgerechnet werden.
Die Gleichung ist nur eine vereinfachte Grundlage. Bei wechselnden Lasten, hoher Vorspannung, Stoßbelastungen, kurzen Hüben, Verschmutzung und unzureichender Schmierung muss die Belastung genauer bewertet werden.
Die nominelle Lebensdauer ist kein garantierter Ausfallzeitpunkt. Sie ist eine statistische Vergleichsgröße.
Schmierung
Kugeln, Laufbahnen und Rückführung benötigen einen geeigneten Schmierstoff.
Mögliche Schmierstoffe sind:
- Wälzlagerfett,
- Schmieröl,
- für Kugelgewindetriebe freigegebene Spezialschmierstoffe.
Eine unzureichende Schmierung kann verursachen:
- erhöhte Reibung,
- Laufbahnschäden,
- Erwärmung,
- Geräusche,
- Materialverschleiß,
- verkürzte Lebensdauer.
Auch eine zu große Fettmenge kann das Reibmoment und die Temperatur erhöhen.
Die Wahl des Schmierstoffs und das Nachschmierintervall hängen ab von:
- Drehzahl,
- Axialbelastung,
- Hub,
- Einschaltdauer,
- Temperatur,
- Einbaulage,
- Verschmutzung,
- Dichtungssystem.
Schutz vor Verschmutzung
Späne, Schleifstaub, Kühlschmierstoff und andere Verunreinigungen können zwischen Kugeln und Laufbahnen gelangen. Harte Partikel verursachen dort abrasiven Verschleiß.
Geeignete Schutzmaßnahmen sind:
- Abstreifer an der Mutter,
- Faltenbälge,
- Teleskopabdeckungen,
- Schutzrohre,
- gekapselte Achsen,
- regelmäßige Reinigung,
- saubere Schmierstoffversorgung.
Ein Abstreifer allein kann eine stark verschmutzte Umgebung nicht immer zuverlässig abdichten.
Montage eines Kugelgewindetriebs
Kugelgewindetriebe müssen fluchtend und spannungsfrei montiert werden.
Ein sinnvoller Montageablauf ist:
- Spindel und Mutter auf Transportschäden prüfen.
- Anschlussflächen reinigen und entgraten.
- Festlager montieren und grob ausrichten.
- Kugelgewindespindel vorsichtig einsetzen.
- Mutter mit dem Schlitten oder Muttergehäuse verbinden.
- Loslager spannungsfrei montieren.
- Motor und Kupplung fluchtend ausrichten.
- Achse langsam über den gesamten Verfahrweg bewegen.
- Antriebsmoment und Leichtgängigkeit kontrollieren.
- Schmierung und Schutzabdeckungen prüfen.
- Positionier- und Wiederholgenauigkeit messen.
Die Kugelgewindemutter darf nicht ohne geeignete Montagehülse vollständig von der Spindel gedreht werden. Andernfalls können Kugeln aus dem Umlaufsystem herausfallen.
Zwangskräfte durch Montagefehler
Fluchten Spindel, Mutter, Lagerung, Motor und Linearführung nicht miteinander, entstehen zusätzliche Zwangskräfte.
Mögliche Ursachen sind:
- seitlich versetzte Kugelmutter,
- verkipptes Muttergehäuse,
- nicht fluchtende Lagerböcke,
- fehlerhaft ausgerichteter Motor,
- Kupplungsversatz,
- verspannte Linearführungen,
- verbogene Spindel,
- fehlerhafte Anschlussflächen.
Typische Anzeichen sind:
- wechselndes Antriebsmoment,
- Schwergängigkeit,
- erhöhte Motorströme,
- Erwärmung,
- ungewöhnliche Geräusche,
- Schwingungen,
- ungleichmäßige Positionierfehler.
Bauteile dürfen bei der Montage nicht gewaltsam durch Schrauben in eine fluchtende Position gezogen werden.
Typische Schäden
Mögliche Schadensbilder sind:
- Laufbahneindrückungen,
- Abplatzungen,
- beschädigte Kugeln,
- verschlissene Rückführung,
- defekte Abstreifer,
- Korrosion,
- Schmierstoffmangel,
- erhöhtes Axialspiel,
- beschädigte Lager,
- verbogene Spindel.
Mögliche Symptome sind:
- Geräusche,
- rauer Lauf,
- steigender Motorstrom,
- Erwärmung,
- Positionsabweichungen,
- Schwingungen,
- wechselndes Antriebsmoment.
Eine frühzeitige Ursachenprüfung verhindert, dass ein beschädigter Kugelgewindetrieb weitere Maschinenkomponenten belastet.
Vorteile
Kugelgewindetriebe bieten:
- hohen Wirkungsgrad,
- geringe Reibung,
- hohe Positioniergenauigkeit,
- gute Wiederholgenauigkeit,
- hohe axiale Steifigkeit,
- geringes oder beseitigbares Axialspiel,
- hohe Vorschubgeschwindigkeiten,
- hohe Vorschubkräfte,
- lange Lebensdauer bei korrekter Auslegung,
- gute Eignung für dynamische Bewegungen.
Nachteile
Mögliche Nachteile sind:
- keine zuverlässige Selbsthemmung,
- Empfindlichkeit gegen Verschmutzung,
- notwendige Schmierung,
- höhere Kosten als einfache Gleitgewinde,
- aufwendige Lagerung,
- begrenzte kritische Drehzahl,
- Knickgefahr bei langen Spindeln,
- Erwärmung durch Vorspannung und hohe Drehzahl,
- hohe Anforderungen an Montage und Ausrichtung.
Auswahl eines Kugelgewindetriebs
Für die Auslegung werden mindestens folgende Daten benötigt:
- maximaler Verfahrweg,
- maximale Axialkraft,
- mittlere Betriebslast,
- Lastkollektiv,
- bewegte Masse,
- Beschleunigung,
- maximale Vorschubgeschwindigkeit,
- erforderliche Positioniergenauigkeit,
- Wiederholgenauigkeit,
- Einschaltdauer,
- Einbaulage,
- Spindeldrehzahl,
- Lageranordnung,
- gewünschte Lebensdauer,
- Schmierung,
- Umgebungsbedingungen,
- Sicherheitsanforderungen.
Anschließend müssen getrennt geprüft werden:
- dynamische Tragzahl,
- statische Tragzahl,
- nominelle Lebensdauer,
- kritische Drehzahl,
- Knickbelastung,
- axiale Steifigkeit,
- Motordrehmoment,
- maximale Motordrehzahl,
- Lagerbelastung,
- Kupplungsbelastung,
- thermisches Verhalten.
Zusammenfassung
Kugelgewindetriebe wandeln eine Drehbewegung mithilfe umlaufender Kugeln präzise und reibungsarm in eine lineare Bewegung um.
Die Steigung bestimmt den Weg pro Umdrehung und gemeinsam mit der Spindeldrehzahl die Vorschubgeschwindigkeit. Antriebsmoment, Steigung und Wirkungsgrad bestimmen die theoretisch erzeugbare Axialkraft.
Für einen zuverlässigen Betrieb müssen Spindeldurchmesser, Steigung, Mutterbauform, Vorspannung, Genauigkeitsklasse, Lagerung, kritische Drehzahl, Knickbelastung, Tragzahl, Schmierung und Schutz vor Verschmutzung aufeinander abgestimmt werden.
Eine fluchtende und spannungsfreie Montage ist entscheidend für Positioniergenauigkeit, geringe Motorbelastung und lange Lebensdauer.
