Portalfräse – Aufbau, Funktion und Anwendungen

Eine Portalfräse ist eine CNC-gesteuerte Fräsmaschine, bei der ein quer über dem Arbeitsbereich angeordnetes Maschinenportal die Frässpindel trägt. Durch diese Bauweise lassen sich große, flächige und teilweise sehr schwere Werkstücke bearbeiten, ohne dass sie während der Bearbeitung weit verfahren werden müssen.

Das Maschinenportal besteht üblicherweise aus zwei seitlichen Ständern und einem verbindenden Querträger. Auf dem Querträger bewegt sich der Spindelschlitten, während die vertikale Z-Achse die Frässpindel nach oben und unten verfährt.

Die Portalbauweise wird sowohl bei kompakten Maschinen für Holz, Kunststoff und Aluminium als auch bei großen industriellen Bearbeitungsmaschinen eingesetzt. Der Begriff Portalfräse beschreibt zunächst nur den konstruktiven Aufbau. Er sagt noch nichts darüber aus, wie leistungsfähig, genau oder steif die Maschine tatsächlich ist.

Grundlegende Informationen zu Fräsmaschinen, Steuerung und Programmierung enthält der EMPA-WIKI-Beitrag zur CNC-Fräse.

Was ist eine Portalfräse?

Das kennzeichnende Merkmal einer Portalfräse ist das Maschinenportal, das den Arbeitsbereich überspannt. Die Frässpindel wird am Querträger des Portals geführt und kann dadurch nahezu die gesamte Breite des Maschinentisches erreichen.

Eine Portalfräse besteht im Wesentlichen aus:

• Maschinenbett,
• Maschinentisch oder Aufspannfläche,
• seitlichen Portalständern,
• Portalquerträger,
• Spindelschlitten,
• vertikaler Z-Achse,
• Frässpindel,
• Linearführungen,
• Achsantrieben,
• CNC-Steuerung,
• Referenz- und Endlagensystemen,
• Energie- und Signalleitungen,
• Schutzeinrichtungen.

Je nach Konstruktion bewegt sich entweder das Portal über den feststehenden Maschinentisch oder der Tisch wird unter einem feststehenden Portal verfahren.

Funktionsweise einer Portalfräse

Die CNC-Steuerung liest das Bearbeitungsprogramm und wandelt die darin enthaltenen Koordinaten, Vorschübe und Schaltbefehle in Bewegungen der Maschinenachsen um.

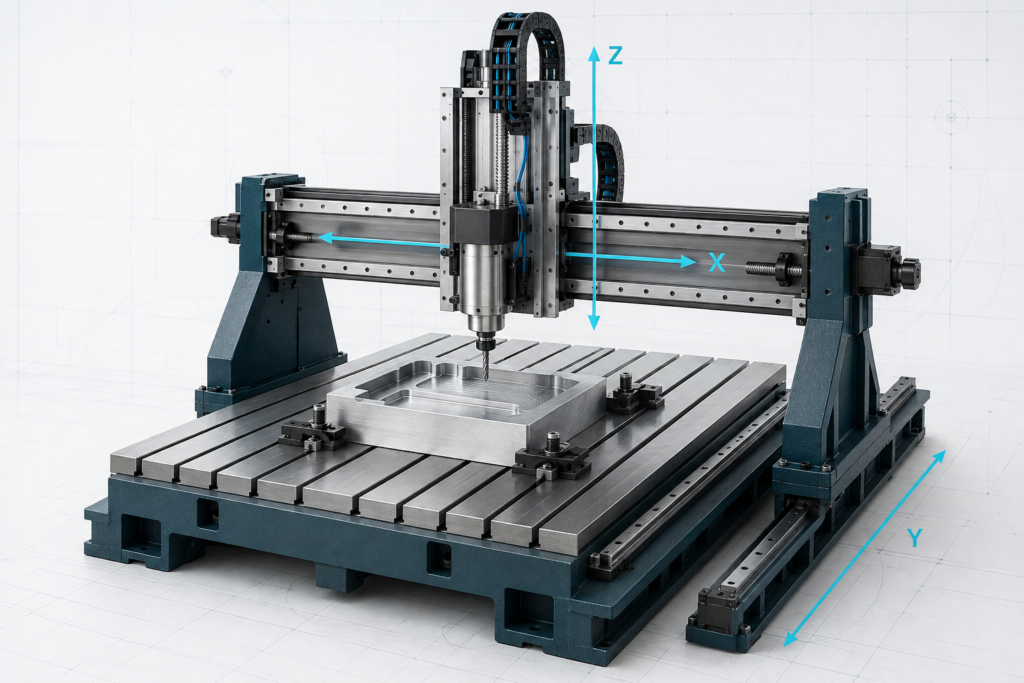

Die drei grundlegenden Linearachsen sind:

• X-Achse für eine horizontale Bewegungsrichtung,
• Y-Achse für die zweite horizontale Bewegungsrichtung,
• Z-Achse für die vertikale Bewegung der Frässpindel.

Welche horizontale Richtung als X- oder Y-Achse bezeichnet wird, kann von der Maschinenkonstruktion und der Festlegung des Herstellers abhängen. Entscheidend ist, dass die Achsen ein eindeutig definiertes Koordinatensystem bilden.

Die geradlinigen Achsbewegungen sind translatorische Bewegungen. Die Drehbewegung der Frässpindel und des Werkzeugs ist dagegen eine rotatorische Bewegung.

Durch die koordinierte Achsinterpolation können mehrere Achsen gleichzeitig bewegt werden. Dadurch lassen sich Geraden, Kreisbögen, Taschen, Konturen und dreidimensionale Freiformflächen herstellen.

Aufbau einer Portalfräse

Maschinenbett

Das Maschinenbett bildet die tragende Grundlage der Maschine. Es nimmt das Portal, die Führungen, den Arbeitstisch und die beim Fräsen entstehenden Kräfte auf.

Als Werkstoffe kommen unter anderem infrage:

• Grauguss,
• geschweißter Stahl,
• Aluminiumprofile,
• Mineralguss,
• Polymerbeton,
• Kombinationen verschiedener Werkstoffe.

Ein schweres und steifes Maschinenbett reduziert Verformungen und Schwingungen. Bei geschweißten Stahlkonstruktionen müssen Schweißverzug und innere Spannungen berücksichtigt werden. Eine unzureichend ausgerichtete Konstruktion kann zusätzliche Zwangskräfte in Führungen und Antrieben erzeugen.

Maschinentisch

Der Maschinentisch trägt das Werkstück und die verwendeten Spannmittel. Häufig werden T-Nutenplatten, Rasterplatten, Vakuumtische oder Aufspannplatten mit Gewindebohrungen eingesetzt.

Wichtig sind:

• ausreichende Ebenheit,
• hohe Steifigkeit,
• sichere Befestigung am Maschinenbett,
• gute Zugänglichkeit,
• geeignete Spannmöglichkeiten,
• Beständigkeit gegen Späne und Kühlschmierstoffe.

Die richtige Aufspannung beeinflusst unmittelbar die Maßhaltigkeit, Oberflächenqualität und Prozesssicherheit.

Portalständer

Die Portalständer verbinden den Querträger mit dem Maschinenbett beziehungsweise den seitlichen Führungsschienen. Sie müssen sowohl vertikale als auch seitliche Belastungen aufnehmen.

Hohe Portalständer vergrößern den verfügbaren Durchlass und ermöglichen die Bearbeitung hoher Werkstücke. Gleichzeitig wächst jedoch der Hebelarm zwischen Werkzeug und Führungsebene. Dadurch können sich Verformungen und Schwingungsneigung erhöhen.

Portalquerträger

Der Portalquerträger überspannt den Arbeitsbereich und trägt den Spindelschlitten. Seine Biege- und Torsionssteifigkeit ist für die Bearbeitungsqualität besonders wichtig.

Ein zu schwach dimensionierter Querträger kann sich unter den auftretenden Schnittkräften verformen. Mögliche Folgen sind:

• Maßabweichungen,
• Rattermarken,
• ungleichmäßige Oberflächen,
• erhöhte Werkzeugbelastung,
• verringerte Zustellmöglichkeiten,
• schlechte Wiederholgenauigkeit.

Große Querschnitte, innere Verstrebungen und kurze Kraftwege verbessern die Steifigkeit.

Spindelschlitten und Z-Achse

Der Spindelschlitten bewegt sich quer über den Portalbalken. An ihm befindet sich die Z-Achse mit der Frässpindel.

Eine lange ausgefahrene Z-Achse vergrößert die Auskragung und damit den Hebelarm der Schnittkräfte. Für stabile Bearbeitungsbedingungen sollte die Z-Achse deshalb nur so weit wie notwendig ausgefahren werden.

Die Führungswagen der Z-Achse sollten mit möglichst großem Abstand zueinander angeordnet sein. Ein größerer Führungsabstand verbessert die Aufnahme von Kippmomenten.

Frässpindel

Die Frässpindel erzeugt die Drehbewegung des Werkzeugs. Ihre Leistung, Drehzahl, Lagerung und Werkzeugaufnahme müssen zur vorgesehenen Bearbeitung passen.

Wichtige Kenngrößen sind:

• Nennleistung,
• maximales Drehmoment,
• Drehzahlbereich,
• Rundlaufgenauigkeit,
• Art der Werkzeugaufnahme,
• Lagerung,
• Kühlung,
• zulässige Werkzeugmasse,
• Eignung für Dauerbetrieb.

Hohe Drehzahlen sind besonders bei kleinen Werkzeugdurchmessern sowie bei Holz, Kunststoff und Aluminium vorteilhaft. Für größere Werkzeuge und die Bearbeitung von Stahl wird dagegen ein höheres Drehmoment bei niedrigerer Drehzahl benötigt.

Bauarten von Portalfräsen

Bewegliches Portal

Bei einer Maschine mit beweglichem Portal bleibt der Arbeitstisch fest stehen. Das vollständige Portal fährt entlang des Maschinenbetts.

Vorteile:

• Werkstück muss nicht bewegt werden,
• kompakter Platzbedarf,
• große und schwere Werkstücke möglich,
• gute Zugänglichkeit des Arbeitstisches.

Nachteile:

• hohe bewegte Masse,
• anspruchsvolle Synchronisierung beider Portalseiten,
• mögliche Schiefstellung des Portals,
• hohe Anforderungen an Führungen und Antriebe.

Feststehendes Portal mit beweglichem Tisch

Bei dieser Bauweise ist das Portal fest mit dem Maschinenbett verbunden. Der Arbeitstisch bewegt das Werkstück durch das Portal.

Vorteile:

• sehr steife Portalkonstruktion,
• geringeres Risiko einer Portalverwindung,
• gute Voraussetzungen für schwere Zerspanung,
• vergleichsweise einfache Anordnung der Portalseiten.

Nachteile:

• Werkstück und Spannmittel müssen beschleunigt werden,
• zusätzlicher Platz für den Tischverfahrweg,
• begrenzte Werkstückmasse abhängig vom Achsantrieb,
• große bewegte Masse bei schweren Werkstücken.

Beidseitig angetriebenes Portal

Breite bewegliche Portale werden häufig auf beiden Seiten angetrieben. Jede Portalseite erhält dabei einen eigenen Motor und einen eigenen mechanischen Antrieb.

Die Steuerung muss beide Antriebe synchron führen. Eine Abweichung zwischen den Seiten kann dazu führen, dass sich das Portal schräg stellt oder mechanisch verspannt.

Zur automatischen Ausrichtung werden häufig zwei getrennte Referenzschalter verwendet. Während der Referenzfahrt fährt jede Portalseite ihren eigenen Referenzpunkt an. Die Steuerung kann dadurch das Portal rechtwinklig zum Maschinenbett ausrichten.

Alternativ können beide Seiten mechanisch über eine Welle, einen Zahnriemen oder ein anderes Übertragungselement gekoppelt werden.

Linearführungen

Die Linearführungen bestimmen, wie genau und steif sich die Maschinenachsen bewegen können.

Typische Führungssysteme sind:

Führungssystem	Eigenschaften	Typische Anwendung
Profilschienenführung	hohe Tragfähigkeit, kompakt, präzise	moderne CNC-Portalfräsen
Rundwellenführung	einfacher Aufbau, begrenzte Steifigkeit	leichte Maschinen
Gleitführung	hohe Dämpfung und Belastbarkeit	schwere Werkzeugmaschinen
Rollenführung	hohe Steifigkeit und Tragfähigkeit	industrielle Portalmaschinen

Für eine verspannungsfreie Bewegung müssen die Führungsschienen parallel und in einer gemeinsamen Ebene montiert sein. Montagefehler können Schwergängigkeit, erhöhten Verschleiß und Positionsabweichungen verursachen.

Achsantriebe

Kugelgewindetrieb

Kugelgewindetriebe wandeln die Drehbewegung eines Motors präzise und reibungsarm in eine lineare Bewegung um.

Sie eignen sich besonders für:

• kurze bis mittlere Verfahrwege,
• hohe Positioniergenauigkeit,
• hohe Vorschubkräfte,
• geringe Umkehrfehler,
• kompakte Achskonstruktionen.

Bei langen Verfahrwegen muss die kritische Drehzahl der Kugelgewindespindel beachtet werden. Eine lange und schnell drehende Spindel kann zu Schwingungen neigen.

Zahnstangenantrieb

Bei großen Portalfräsen werden häufig Zahnstangen und Ritzel eingesetzt. Der Motor bewegt sich dabei zusammen mit dem Portal oder dem Achsschlitten entlang einer fest montierten Zahnstange.

Vorteile sind:

• Eignung für lange Verfahrwege,
• hohe Vorschubgeschwindigkeiten,
• keine kritische Spindeldrehzahl,
• modular verlängerbare Verfahrwege.

Für eine geringe Umkehrabweichung kann das Ritzel vorgespannt oder ein geteiltes Antriebssystem verwendet werden.

Zahnriemenantrieb

Zahnriemen sind leicht, laufruhig und vergleichsweise kostengünstig. Sie werden vor allem bei leichten Maschinen und geringen Schnittkräften eingesetzt.

Die elastische Dehnung des Riemens begrenzt jedoch die erreichbare Steifigkeit und Positioniergenauigkeit.

Linearmotor

Ein Linearmotor erzeugt die Vorschubkraft ohne Kugelgewindespindel, Zahnstange oder Zahnriemen unmittelbar entlang der Bewegungsachse.

Er ermöglicht hohe Geschwindigkeiten und Beschleunigungen, erfordert jedoch eine präzise Regelung, hochwertige Wegmesssysteme und ein geeignetes thermisches Konzept.

Schrittmotor oder Servomotor?

Portalfräsen können mit Schrittmotoren oder Servomotoren ausgerüstet werden.

Merkmal	Schrittmotor	Servomotor
Regelung	häufig ohne direkte Positionsrückmeldung	geschlossener Regelkreis
Kosten	vergleichsweise niedrig	höher
Drehmoment	hoch bei niedriger Drehzahl	über einen größeren Drehzahlbereich nutzbar
Überlastverhalten	möglicher Schrittverlust	Überwachung durch Regler
Dynamik	begrenzt	hoch
Einsatz	kleine bis mittlere Maschinen	dynamische und industrielle Maschinen

Entscheidend ist nicht allein der Motortyp. Übersetzung, Achsmasse, Beschleunigung, Vorschubgeschwindigkeit und mechanische Steifigkeit müssen zusammen betrachtet werden.

Steuerung und Koordinatensystem

Nach dem Einschalten muss die Steuerung die Position der Achsen eindeutig bestimmen. Maschinen mit inkrementeller Positionsbestimmung führen dafür normalerweise eine Referenzfahrt durch.

Ausgehend vom Maschinennullpunkt werden Arbeitsraum, Software-Endlagen und Werkstückkoordinaten festgelegt.

Die CNC-Steuerung übernimmt unter anderem:

• Berechnung der Achsbewegungen,
• Interpolation mehrerer Achsen,
• Regelung von Vorschub und Beschleunigung,
• Steuerung der Frässpindel,
• Überwachung der Endlagen,
• Verwaltung von Werkzeugkorrekturen,
• Verarbeitung von Schaltsignalen,
• Ansteuerung von Kühlung und Absaugung.

Zusätzliche Drehachsen können den Arbeitsbereich erweitern. Eine A-Achse ermöglicht beispielsweise das Drehen eines Werkstücks um die X-Achse.

Genauigkeit einer Portalfräse

Bei der Beurteilung einer Maschine müssen verschiedene Genauigkeitsbegriffe unterschieden werden.

Begriff	Bedeutung
Auflösung	kleinster darstellbarer oder kommandierbarer Bewegungsschritt
Positioniergenauigkeit	Abweichung zwischen Soll- und Istposition
Wiederholgenauigkeit	Fähigkeit, dieselbe Position wiederholt zu erreichen
Umkehrabweichung	Positionsfehler beim Wechsel der Bewegungsrichtung
Rechtwinkligkeit	geometrische Abweichung zwischen zwei Achsen
Ebenheit	Abweichung einer Fläche von einer idealen Ebene

Eine hohe rechnerische Schrittauflösung bedeutet nicht automatisch eine hohe Bearbeitungsgenauigkeit.

Das tatsächliche Ergebnis wird zusätzlich beeinflusst durch:

• Maschinensteifigkeit,
• Führungsspiel,
• Umkehrfehler,
• Spindelrundlauf,
• Werkzeugauskragung,
• Werkstückspannung,
• thermische Ausdehnung,
• Schnittkräfte,
• Werkzeugverschleiß,
• Programmierung,
• Mess- und Referenzfehler.

Maschinensteifigkeit und Schnittkräfte

Während der Bearbeitung wirken Kräfte auf Werkzeug, Frässpindel, Z-Achse, Portal, Führungen, Maschinenbett und Werkstück.

Verformt sich die Konstruktion unter diesen Kräften, weicht das Werkzeug von seiner programmierten Position ab. Besonders kritisch sind:

• große Werkzeugauskragungen,
• weit ausgefahrene Z-Achsen,
• hohe Portalständer,
• geringe Führungsabstände,
• schwache Portalquerträger,
• instabile Werkstückspannungen,
• zu hohe Zustellungen,
• ungünstige Eingriffsbedingungen.

Eine stabile Portalfräse benötigt deshalb nicht nur leistungsfähige Motoren, sondern vor allem einen steifen mechanischen Aufbau.

Werkstoffe und Anwendungen

Portalfräsen werden in unterschiedlichen Größen und Steifigkeitsklassen gebaut. Entsprechend breit ist das Anwendungsspektrum.

Holz und Holzwerkstoffe

Typische Anwendungen sind:

• Möbelteile,
• Frontplatten,
• Formen,
• Gravuren,
• Schilder,
• Plattenzuschnitte,
• dreidimensionale Konturen.

Bei Holzwerkstoffen sind hohe Vorschubgeschwindigkeiten, eine geeignete Absaugung und ausreichend große Spanräume am Werkzeug wichtig.

Kunststoff

Bearbeitet werden unter anderem:

• technische Kunststoffe,
• Acrylglas,
• Schaumstoffe,
• Modellbauplatten,
• Verbundplatten.

Zu hohe Temperaturen können Kunststoffe aufschmelzen oder an der Schneide anhaften lassen. Werkzeuggeometrie, Drehzahl und Vorschub müssen deshalb auf den Werkstoff abgestimmt werden.

Aluminium und andere Nichteisenmetalle

Eine ausreichend steife Portalfräse kann Aluminium zuverlässig bearbeiten.

Wichtige Voraussetzungen sind:

• geringer Spindelrundlauf,
• scharfe Werkzeuge,
• stabile Werkstückspannung,
• ausreichende Maschinensteifigkeit,
• geeignete Spanabfuhr,
• angepasste Schnittwerte,
• bei Bedarf Minimalmengenschmierung oder Kühlschmierstoff.

Faserverbundwerkstoffe

Glas- und kohlenstofffaserverstärkte Werkstoffe wirken stark abrasiv. Der entstehende Staub kann Werkzeuge, Führungen und Spindelkomponenten belasten.

Informationen zu diesem Verschleißmechanismus enthält der Beitrag Abrasiver Verschleiß.

Eine wirksame Absaugung und geeignete persönliche Schutzausrüstung sind bei der Bearbeitung besonders wichtig.

Stahl

Stahl kann nur dann wirtschaftlich auf einer Portalfräse bearbeitet werden, wenn die Maschine ausreichend schwer, steif und drehmomentstark ausgeführt ist.

Leichte Portalmaschinen aus Aluminiumprofilen sind normalerweise nicht für schwere Stahlzerspanung geeignet. Eine hohe Spindelleistung allein kann fehlende Maschinensteifigkeit nicht ersetzen.

Schnittwerte

Der Vorschub beim Fräsen ergibt sich grundsätzlich aus:

vf = n × z × fz

Dabei bedeuten:

• vf: Vorschubgeschwindigkeit,
• n: Spindeldrehzahl,
• z: Anzahl der Werkzeugschneiden,
• fz: Vorschub pro Zahn.

Zusätzlich müssen Zustelltiefe, Eingriffsbreite, Werkzeugdurchmesser, Werkstoff und Maschinensteifigkeit berücksichtigt werden.

Ein hoher Materialabtrag ist nur sinnvoll, wenn Maschine, Werkzeug, Werkstückspannung und Spanabfuhr die auftretenden Belastungen sicher aufnehmen können.

Werkstückspannung

Für Portalfräsen werden unterschiedliche Spannsysteme verwendet:

• T-Nutenplatten,
• Spannpratzen,
• Maschinenschraubstöcke,
• Vakuumtische,
• Rasterplatten,
• Nullpunktspannsysteme,
• Spannzangen und Sondervorrichtungen,
• doppelseitige Klebesysteme für leichte Anwendungen.

Große Platten werden häufig mit Vakuum gespannt. Die erreichbare Haltekraft hängt von der wirksamen Fläche und dem Druckunterschied ab. Kleine Werkstücke besitzen entsprechend weniger wirksame Spannfläche und können zusätzliche mechanische Anschläge benötigen.

Portalfräse und Bearbeitungszentrum

Eine Portalfräse wird über ihre Bauform definiert. Ein Bearbeitungszentrum wird dagegen vor allem durch seinen hohen Automatisierungsgrad und die Möglichkeit beschrieben, mehrere Bearbeitungsschritte in einer Aufspannung durchzuführen.

Ein industrielles Portalbearbeitungszentrum kann deshalb gleichzeitig eine Portalfräse und ein Bearbeitungszentrum sein.

Typische zusätzliche Ausstattungen eines Bearbeitungszentrums sind:

• automatischer Werkzeugwechsel,
• Werkzeugmagazin,
• gekapselter Arbeitsraum,
• Kühlschmierstoffsystem,
• Werkzeugvermessung,
• Werkstückmesstaster,
• automatische Späneabfuhr,
• geregelte Servoantriebe.

Ein ATC ermöglicht den automatischen Wechsel verschiedener Werkzeuge während eines Bearbeitungsprogramms.

Vorteile einer Portalfräse

Zu den wesentlichen Vorteilen gehören:

• großer nutzbarer Arbeitsbereich,
• Bearbeitung großer Platten und Werkstücke,
• gute Zugänglichkeit,
• flexible Spannmöglichkeiten,
• kompakter Aufbau bei beweglichem Portal,
• einfache Erweiterbarkeit,
• Eignung für zahlreiche Werkstoffe,
• mögliche Integration zusätzlicher Drehachsen,
• gute Automatisierbarkeit.

Nachteile und konstruktive Herausforderungen

Mögliche Nachteile sind:

• hohe Anforderungen an die Portalsteifigkeit,
• Gefahr des Schrägstellens bei beidseitigem Antrieb,
• große bewegte Masse,
• aufwendige Ausrichtung der Führungen,
• Empfindlichkeit gegen Verschmutzung,
• zunehmende Verformung bei großer Z-Ausladung,
• hoher Platzbedarf bei beweglichem Tisch,
• mögliche Schwingungen bei leichten Konstruktionen.

Die konstruktive Qualität ist deshalb wichtiger als die reine Größe des Arbeitsbereichs.

Auswahl einer Portalfräse

Bei der Auswahl sollten mindestens folgende Punkte geprüft werden:

• benötigter Arbeitsbereich,
• maximale Werkstückhöhe,
• Werkstückgewicht,
• vorgesehene Werkstoffe,
• erforderliche Spindelleistung,
• benötigtes Drehmoment,
• maximaler Werkzeugdurchmesser,
• Achsantriebe,
• Führungsbauart,
• Positionier- und Wiederholgenauigkeit,
• erreichbare Vorschubgeschwindigkeit,
• Steifigkeit von Portal und Z-Achse,
• Werkzeugaufnahme,
• Absaugung oder Kühlschmierstoffsystem,
• Möglichkeiten der Werkstückspannung,
• Erweiterbarkeit um Werkzeugwechsler oder Drehachse,
• Ersatzteil- und Wartungsmöglichkeiten.

Eine große Maschine ist nicht automatisch leistungsfähiger. Ein kleiner, steifer Aufbau kann bei der Metallbearbeitung bessere Ergebnisse liefern als eine große, aber nachgiebige Konstruktion.

Wartung

Regelmäßige Wartung erhält Genauigkeit und Betriebssicherheit.

Wichtige Arbeiten sind:

• Führungen reinigen und schmieren,
• Kugelgewindetriebe kontrollieren,
• Zahnstangen reinigen und schmieren,
• Abstreifer prüfen,
• Befestigungsschrauben kontrollieren,
• Umkehrspiel messen,
• Portalrechtwinkligkeit prüfen,
• Referenzschalter kontrollieren,
• Spindelrundlauf prüfen,
• Energieketten und Leitungen kontrollieren,
• Absaugung und Kühlsystem warten.

Späne und Schleifstaub dürfen sich nicht dauerhaft auf Führungen, Antrieben oder Sensoren ablagern.

Sicherheit

Eine Portalfräse arbeitet mit schnell rotierenden Werkzeugen und automatisch bewegten Achsen. Dadurch entstehen Gefahren durch Werkzeugbruch, wegfliegende Späne, Staub, Quetschstellen und unkontrollierte Maschinenbewegungen.

Zu den wichtigen Schutzmaßnahmen gehören:

• geschlossener oder abgeschirmter Arbeitsbereich,
• wirksamer Not-Halt,
• sichere Werkstückspannung,
• Endlagenüberwachung,
• Schutz vor Eingriff in bewegte Achsen,
• geeignete Absaugung,
• Schutzbrille und erforderliche persönliche Schutzausrüstung,
• regelmäßige Kontrolle der Werkzeuge,
• sichere elektrische Installation.

Späne dürfen nicht mit der Hand aus dem Arbeitsraum entfernt werden. Handschuhe dürfen nicht in der Nähe rotierender Werkzeuge getragen werden.

Häufige Fragen

Kann eine Portalfräse Aluminium bearbeiten?

Ja. Voraussetzung sind eine ausreichend steife Konstruktion, ein geringer Spindelrundlauf, geeignete Werkzeuge, stabile Werkstückspannung und korrekt gewählte Schnittwerte.

Kann eine Portalfräse Stahl fräsen?

Schwere industrielle Portalmaschinen können Stahl bearbeiten. Leichte Maschinen aus Aluminiumprofilen sind dafür normalerweise nur sehr eingeschränkt geeignet.

Warum werden breite Portale auf beiden Seiten angetrieben?

Ein beidseitiger Antrieb verteilt die Vorschubkraft gleichmäßig auf beide Portalseiten. Die Antriebe müssen jedoch synchronisiert und regelmäßig rechtwinklig ausgerichtet werden.

Was ist besser: Kugelgewindetrieb oder Zahnstange?

Kugelgewindetriebe eignen sich besonders für kurze bis mittlere, präzise Achsen. Zahnstangen sind bei langen Verfahrwegen und hohen Geschwindigkeiten häufig vorteilhafter.

Ist jede Portalfräse eine CNC-Fräse?

Nicht zwingend. Portalmaschinen können grundsätzlich auch manuell oder über andere Steuerungssysteme betrieben werden. Moderne Portalfräsen sind jedoch nahezu immer CNC-gesteuert.

Zusammenfassung

Die Portalfräse ist eine Fräsmaschine, bei der ein Maschinenportal den Arbeitsbereich überspannt und die Frässpindel trägt. Die Bauweise ermöglicht große Arbeitsbereiche und die Bearbeitung flächiger oder schwerer Werkstücke.

Je nach Konstruktion bewegt sich das Portal über einen feststehenden Tisch oder der Tisch fährt unter einem feststehenden Portal hindurch. Kugelgewindetriebe, Zahnstangen, Linearführungen, Schritt- oder Servomotoren erzeugen die kontrollierten Achsbewegungen.

Die erreichbare Bearbeitungsqualität hängt nicht allein von Steuerungsauflösung und Motorleistung ab. Entscheidend sind die Steifigkeit von Maschinenbett, Portal und Z-Achse, eine präzise Führung, korrekte Referenzierung, stabile Werkstückspannung und passende Schnittwerte.

Eine sorgfältig ausgelegte Portalfräse kann Holz, Kunststoffe, Aluminium, Verbundwerkstoffe und – bei entsprechend schwerer Konstruktion – auch Stahl präzise und wirtschaftlich bearbeiten.
